Fabrication de conduits d'air rectangulaires HVAC en forme de U Ligne automatique 5
Ligne de production de conduits automatiques en forme de U 6 principalement utilisée pour le nivellement, le perlage, l'encoche, le formage de serrures de 7 mm, le formage de brides en acier TDF/Angle, le cisaillement, le pliage uniquement avec la saisie de dimensions dans HMI. Cette machine convient à un atelier plus large. Il peut être traité avec une tôle galvanisée de 0,5-1,2 mm ou une tôle inoxydable de 0,5-1 mm. La capacité de la journée est de 1000-2500 mètres carrés.
Épaisseur de la feuille (mm)：0,5-1,5
Vitesse de travail maximale (m/min)：16
Poids maximum de la bobine d'envoi (T) 7 × 4
Puissance totale (KW)：36
10 en stock
Ligne de conduit rectangulaire AML-VI
| MAQUETTE | ÉPAISSEUR DE LA FEUILLE (MM) | VITESSE DE TRAVAIL MAX (M/MIN) | POIDS MAX DE LA BOBINE D'ENVOI (T) | PUISSANCE TOTALE (KW) | LARGEUR DE TRAITEMENT MAX (MM) | TOLÉRANCE DE CISAILLEMENT (MM) | TOLÉRANCE DIAGONALE (MM) |
| AML-VI-1.2*1250 | 0.5-1.2 | 16 | 7x4 | 36 | 1250 | ±0,5 | ±0,5 |
| AML-VI-1.5*1250 | 0.5-1.5 | 15 | 7x4 | 36 | 1250 | ±0,5 | ±0,5 |
| AML-VI-1.2*1500 | 0.5-1.2 | 16 | 7x4 | 36 | 1500 | ±0,5 | ±0,5 |
| AML-VI-1.5*1500 | 0.5-1.5 | 15 | 7x4 | 36 | 1500 | ±0,5 | ±0,5 |
Caractéristiques de performance de la ligne de production de conduits 6
Ligne de production de conduits d'air rectangulaires HVAC en forme de U Ligne de production de conduits rectangulaires 5AML-VI that means HVAC Rectangular Air Duct Manufacture Line, it is mainly used for doing the rectangular tube by one-step forming. It is suitable for a wider workshop. By inputting dimensions in HMI, the AML-VI Rectangular Duct production line can automatically complete leveling, beading, punching, shearing, locking, forming TDF / angle steel / C-shaped flange, folding, and at last produce a square duct. The capacity of the day is 1000-2000 square meters. HVAC Rectangular air duct manufacture line
Tous les enrouleurs sont fabriqués en acier à roulement afin que la durée de vie soit prolongée. Soit dit en passant, les trous d'injection sont utilisés des deux côtés de l'arbre d'entraînement afin d'améliorer la durée de vie du roulement.
La machine automatique de fabrication de conduits d'air rectangulaires HVAC en forme de U peut retirer la tôle automatiquement. En outre, la machine de la ligne de fabrication de conduits d'air rectangulaires HVAC a le mode d'économie de matériau. La configuration importée comprend le vérin FESTO allemand, le système hydraulique de Taïwan, la voie de guidage HIWIN de Taïwan et le système électrique France Schneider. Le système PLC est le Japon Mitsubishi. Pendant ce temps, la configuration de base comprend deux racks de matériaux électriques (4 plateaux de matériaux, 5-7T chaque rouleau), un rack, une machine principale (hôte de la ligne de conduits 2), un bras mécanique pour l'embrayage, la localisation et le transfert, une machine de formage de serrures , un duplex Bride TDF forming machine, one duplex angle steel flange forming machine, one hydraulic folding machine and a set of computer controlling system. HVAC Rectangular air duct manufacture line
The worker can use the U Shape HVAC Rectangular Air Duct Manufacture Auto Line 5 machine with other square duct machines, for example, folding machine, lock seam closing machine, corner punching machine, corner assembly machine together to complete the whole duct. The HVAC Rectangular Air Duct Manufacture Line can make a max galvanized sheet of thickness of 1.2 mm. Besides, we can provide engineer overseas service if customers need. HVAC Rectangular air duct manufacture line
Configuration d'importation principale de la ligne de production de conduits 6
- Japon Mitsubishi PLC système
- Allemagne FESTO cylindre
- France Schneider système électrique
- Système hydraulique de Taïwan
- Japon OMERONencodeur
- Voie de guidage Taïwan HIWIN
Configuration de base de la ligne de production de conduits 6
- Un berceau de bobine électrique avec quatre plateaux de matériaux
- Un équipement de nivellement et de perlage
- Un système de crantage hydraulique avec quatre moules de deux formes
- Une cisaille hydraulique
- Une machine de formage stationnaire de Pittsburgh
- Une machine de formage de brides TDF duplex
- Une machine de formage de brides en acier à angle duplex
- Deux bras mécaniques
- Une partie pliable hydraulique en TDF
- Une armoire électrique du système de contrôle et du logiciel Mitsubishi PLC
Diagramme schématique de travail

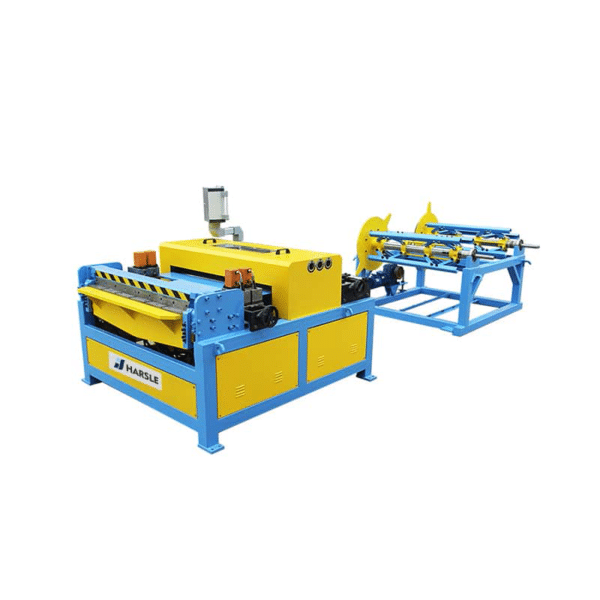

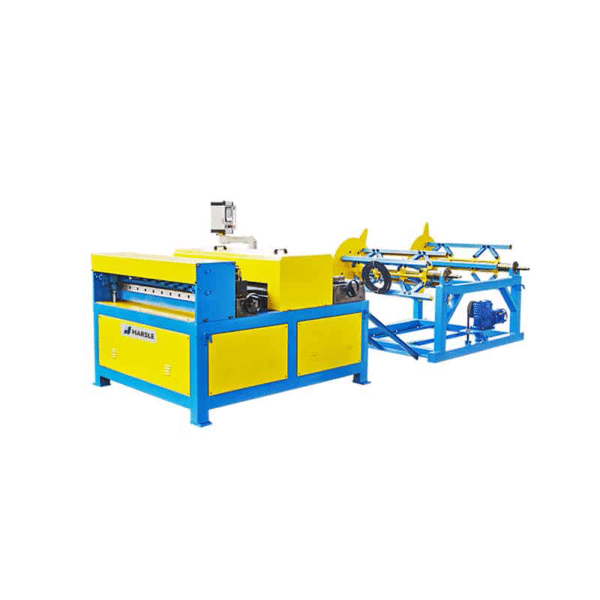

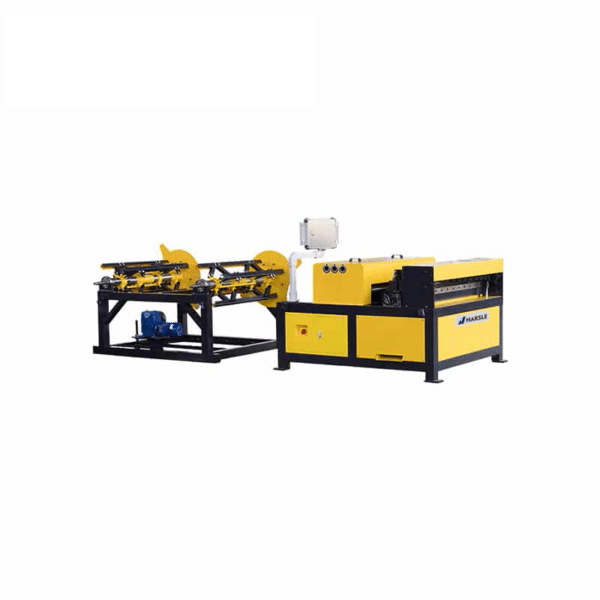

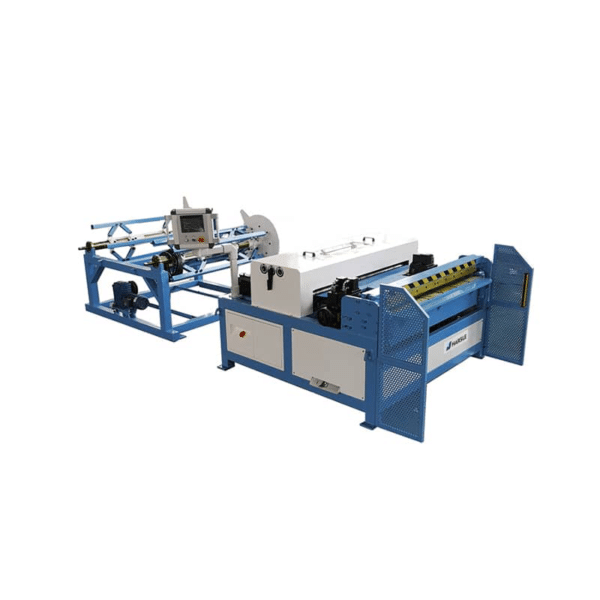

Photos du produit
| Poids | 500 kg |
|---|---|
| Dimensions | 3200 × 3200 × 3200 mm |
| Type de conduit |
Conduit rectangulaire |
| Fonction |
Perlage ,Coupe ,Bordage ,Pliant ,Formant ,Nivellement ,Encoche |
| Source d'énergie |
Électrique ,Hydraulique ,Manuel ,Pneumatique |
| Marque |
HARSLE |
| Délai de livraison |
15 jours |
| Terme de paiement |
LC ,T/T |
| Terme de prix |
GOUSSET |
| garantie |
Un ans |
